儀表保護（保溫）箱

LX系列儀表保護箱及保溫箱是變送器及其他儀表現場安裝保護或保溫設備，它具有標準化程度高、有機械強度高、抗老化性能強、密封性能好，且造型美觀、結構合理、形式多樣、安裝操作方便等特點。保護箱由箱體、儀表托架、滑軌、視窗門等部件組成。

我公司生產的系列儀表保護（溫）箱，是吸收國內外同類產品優點改進設計而成。可廣泛應用于電力、化工、冶金、石油、醫藥、輕工等行業及其他自動化控制系統上，特別適合在強酸、強堿、鹽、氨、氯氣等惡劣環境下使用。

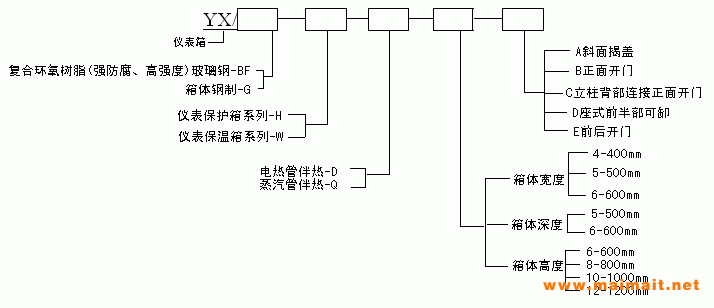

型號編制說明

一、產品性能：
技術性能、復合環氧樹脂物理性能見下表

抗拉強度（kg/cm2）	抗彎強度（kg/cm2）	抗壓強度（kg/cm2）	抗沖擊強度（kg/cm2）	布式硬度（kg/cm2）	比重 (g/cm2)	自然老化年數（年）
2985	4700	3000	265	100-1100	2—2.1	20—25

1、額定電壓：～220V 50Hz；
2、電熱熱器功率：保溫箱500～2500W 可調，伴熱電纜450~2400路（長度15~80米）；
3、溫度可調范圍：5～50℃；
4、溫度波動范圍：±5℃；
5、箱內溫度：≤85% ；
6、蒸汽熱度：≤200℃；
7、蒸汽壓力≤1.6Mpa；
8、絕緣強度：環境溫度40±5℃，相對濕度≤85%，能承受交流1000V，50Hz正弦波歷1分鐘的耐壓試驗；
9、絕緣電阻：環境溫度≤40℃，相對濕度≤85%時導電部分與箱體間的絕緣電阻≥20MΩ；
10、適用環境溫度：-50～60℃。

二、結構特點：

1、箱體由外殼（采用復合環氧樹脂）玻璃鋼或鋼板經特殊工藝制成；

2、箱體分上箱體、下箱體（為斜面式吻合，吻合面上下端部箱體為弧型）。上下箱體用不銹鋼合葉連接，由橡塑條密封，下端安裝不銹鋼吊扣以壓緊。前開門帶觀察窗，有傾斜式防雨頂蓋，門與箱體之間采用防濺結構，能防雨防塵，適與室內外安裝；

3、上箱體可向上開90°，且箱內裝有開啟支撐，將蝶型螺母擰緊可固定開啟位置，從而方便在箱內安裝和調試儀表；

4、箱內底部裝有可在滑軌上前后、左右移動的儀表托架，方便調控儀表安裝位置，給工程技術人員提供舒適的工作環境；

5、箱后側有拆卸的穿管板，供穿裝各種管線用。箱底用一定數量的塑料密封具電纜接頭。以供引入、接出電纜之用，除此之外，可定性設計；

6、保溫箱內壁敷設20mm厚的保溫層。箱內裝有加熱系統和溫控裝置。電加熱器功率由用戶自定。并可附設管路伴熱電源及溫控裝置；

7、保溫箱的加熱方式也采用蒸汽伴熱。箱內裝有散熱管，電磁閥及溫控裝置，以保證箱內溫度保持在設定的范圍內。

三、安裝使用：
1、安裝高度應不超過2000米；

2、箱體應垂直安裝，用螺絲栓緊固。用于室外安裝的應配安裝底架，底架為現場配制，也可根據用戶要求，由本廠提供。（底架高度為200～400mm，L40×40×4角鐵彎制而成）；
3、保溫箱底面的保溫層可活動，在安裝緊固螺栓時，可將箱底活動部分保溫層取出，以便于安裝。安裝完畢后將其裝還原處；

4、電纜由箱底電纜接頭引至箱內接線端子排；
5、其他管線由后側穿管板處引入。該穿管板拆卸；
6、變送器安裝在箱內￠50mm的安裝管上。該安裝管及兩側立柱可移動，以便安裝時任意調整位置。

四、訂貨須知：
1、標清型號、規格、數量；
2、加熱器功率。（若無要求按常規配套）；
3、蒸汽伴熱時，需提供蒸汽壓力及溫度參數；
4、是否要配安裝底架和管路伴熱自控裝置（即電子調節器），若無要求一般不配。

六、YX/LX系列儀表保溫（保護）箱外表圖及規格尺寸

YX/LX—W W H-A型斜面揭蓋儀表保溫（護）外形圖

YX/LX—W W H-B型斜面揭蓋、正面開門

YX/LX—W W H-C型支柱北部連接正面開門

YX/LX—W W H-D型

注：本說明書給出的橋架及附件在保證使用性能不受影響的前提下，本公司有權對其結構進行修改。
