鍋爐軟化水處理設備的構成
水處理設備在礦泉水、飲用水、二次供水、醫藥污水、食品廠、工業循環冷卻水、中水、游泳池等不同領域得到廣泛的應用，得到了廣大客戶的好評和認可。

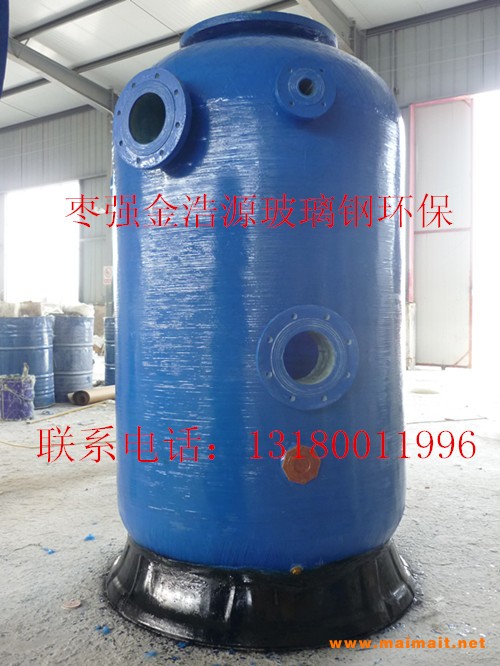

鍋爐軟化水處理設備有兩個軟化水處理罐 ，分別接有兩個多路閥門．這多路閥能夠使軟化水罐具有五種不同的工作狀態 ：
①等待 ；
②軟化 ；
③再生 ；
④反洗 ；
⑤正洗．鹽液制備器 (稀鹽池和濃鹽池 各一個) 、鹽閥和鹽泵等組成 ，鹽閥使其處于六種
工作狀態 ：
①供鹽 ；
②稀鹽池注濃鹽液 ；
③稀鹽池注水 ；
④稀鹽池攪拌 ；
⑤濃鹽池注水 ；
⑥濃鹽池攪拌．鹽泵是作為鹽液流動的動力．
具 有兩種狀態 ：起動和停止 ．多路閥門有兩個 、鹽閥有一個都是分別由三個電機來控制轉換它們的每一種狀態 ，并由行程開關 (三個 )給出每一種狀態是 否到位的信號．在軟化水出口處安放一個自制流量計 ，用于檢測軟化水的流出量 ，經傳感器給出脈沖數 ，由軟件進行換算成液體的流量．控制系統由MCS5 系列單片機等電氣設備構成 ，由它控制著軟化水處理設備的全部工作過程．
工作過程
初 始狀態 ：一號軟化水處理罐(一號多路閥)和二號軟化水處理罐(二號多路閥)處于等待狀態，鹽閥處于供鹽位置，鹽泵處于停止狀態，工作狀態：由操作員發出 啟動信號 ，在時鐘T0時間 ，一號軟化罐由等待狀態變為軟化狀態 ，流量計開始計數S；當累計到S等于設定值S1時，一號軟化水處理罐便由軟化過程轉變 為再生狀態,這時二號軟化水處理罐開始由等待狀態轉變為軟化狀態 ，流量計復位后重新開始計數S．一號軟化水處理罐在再生狀態時 ,鹽泵開始啟動 ，由處 于供鹽狀態的鹽液制備器中往一號軟化水處理罐里送鹽液 ，對軟化樹脂進行再生間，預先給定值．一號軟化水處理罐轉變為反洗狀態 ，反T2洗后 ，再T3正 洗。然后一號軟化水處理罐便又處于等待狀態．當一號處于再生時 ，鹽液制備器供鹽 T11 時間后 ，供鹽狀態轉變為稀鹽池注濃鹽液狀態 ，往稀鹽池注濃 鹽液時間T12，稀鹽池注水T13，稀鹽池攪拌T14，濃鹽池注水T15濃鹽池攪拌T16,.然后 ，鹽液制備器又處于供鹽狀態 ，又開始第二次備鹽液循 環供鹽液T21時間，稀池注濃鹽液T24時間，稀池注水T25，時間、稀池攪拌時間 、濃池注水時間、濃池攪拌T26時間．這時鹽泵停止運行，最后 ，等 待二號軟化水處理罐的軟化過程的完成之后的再生時．這樣一號軟化水處理罐就完成了第一次軟化水處理周期．
同理 ，二號軟化水處理罐重復上述一號軟化罐的過程．
